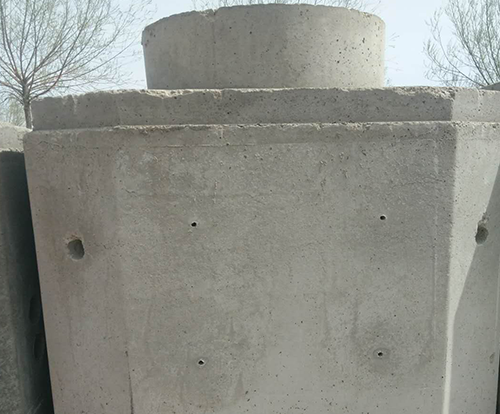

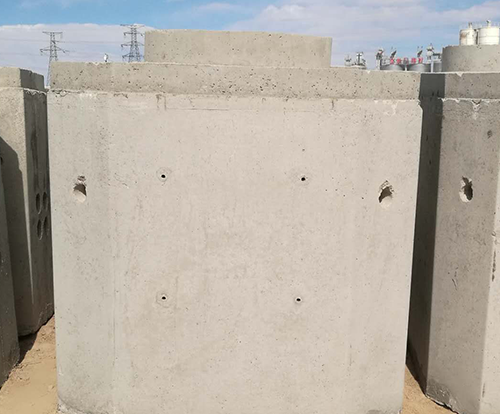

乌兰浩特污水井与通信光缆井具体实施方式：一种通信光缆井，包括下半圆筒2、上半圆筒1以及井盖6，所述上半圆筒1与下半圆筒2连接在一起，下半圆筒2设置在下方，上半圆筒1设置在上方，上半圆筒1上安装有井盖6。所述下半圆筒2在其与上半圆筒1连接的地方设置有内凸板22与外凸板21，内凸板22与外凸板21之间形成一凹槽，所述上半圆筒1在其与下半圆筒2连接的地方设置有插口凸起11，内凸板22与外凸板21之间形成的凹槽与插口凸起11配合，将下半圆筒2与上半圆筒1连接在一起，其中，所述内凸板22的高度大于外凸板21的高度，当出现漏水，下半圆筒2与上半圆筒1的表面有水流划过时，水不会通过下半圆筒2与上半圆筒1的连接处伸入装置内。所述下半圆筒2的底部安装有若干条第一加强筋4，所述下半圆筒2与上半圆筒连接形成的筒体内壁上安装有若干条第二加强筋5，提高光缆井的结构强度，兴安盟化粪池防止整个光缆井在遭遇外部压力时快速变形。所述上半圆筒1上开有相对的设置的进线口12与出线口，上半圆筒1的内壁上在开有进线口12与出线口的对应位置上安装有相对设置的夹紧装置8，如图2所述，所述夹紧装置8包括固定杆81，固定杆81的一端固定连接有受力弧82，受力弧82通过弹簧87连接有压紧弧83，乌兰浩特污水井压紧弧83与受力弧82通过螺杆85连接，螺杆85上套接有螺母86，在工作时，通过螺杆85与螺母86的工作来调节压紧弧83与受力弧82之间的距离，通过增加压紧弧83与受力弧82之间的距离使上下两个压紧弧83夹紧光缆线75，调节方便。所述第二加强筋5上安装有支撑平台51，支撑平台51的下方设置有直角支撑架52，用于对支撑平台51起到进一步的支撑效果。所述井盖6通过螺栓固定安装在上半圆筒1上，井盖6的下方设置有支撑块61，支撑块61正对支撑平台51，井盖6上设置有贯穿井盖6的测试桩7，测试桩7的顶端连接有接线柱72，测试桩7的上部连接有铰接的可开合的圆形盖帽71，所述测试桩7的内部上设置有测试线73，测试线73分别与进线口12与出线口伸入的光缆线75连接。所述通信光缆井设置在预挖槽3中，预挖槽3上设置有防护盖31，所述预挖槽3的侧壁及底部均铺设砖块、混凝土等材料，所述预挖槽3与通信光缆井之间的空隙中填充有空心的橡胶气囊，在预挖槽3遭受较严重损坏而发生剧烈形变时，橡胶气囊能够起到练良好的缓冲保护作用。一种通信光缆井的施工方法：

将预挖槽3建造完成后，向其中放入安装有第一加强筋4的下半圆筒2，乌兰浩特污水井再将上半圆筒1放入预挖槽3中，使上半圆筒1与下半圆筒2组合，由于上半圆筒1与下半圆筒2分开放入安装，兴安盟水泥制品使安装过程不需要使用大型机械使安装更加快捷方便；

将支撑平台51与直角支撑架52固定安装在第二加强筋5上，再将第二加强筋5固定安装在上半圆筒1与下半圆筒2的内壁上，最后通过螺栓将井盖6固定在上半圆筒1上；

向预挖槽3中倒入橡胶气囊，当橡胶气囊将通信光缆井完全掩埋后，盖上防护盖31。一种通信光缆井及其施工方法，该通信光缆井抗压能力强，不会由于预挖槽3的形变而出现漏水影响正常工作的情况，同时通过将通信光缆井的井壁分割为上半圆筒1与下半圆筒2，乌兰浩特污水井降低了施工难度，且便于拆装维修。
